광학현미경

VTM-32, 25(정립 현미경용 지그)

작성자 김명길 날짜 2024-07-09 17:54:38







VTM-32, 25(정립 현미경용 지그)



정립 현미경용 수평지그인 VTM-32, 25는 Grinding 및 Polishing 작업 후 현미경 분석 시 사용되어지는 보조 장비입니다.

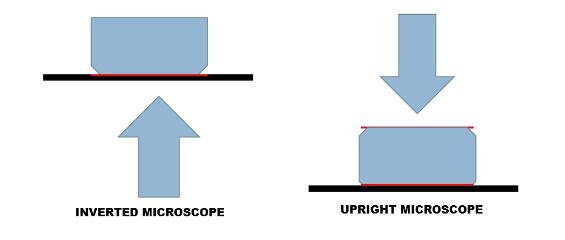

분석할 면과 반대쪽 면의 수평차이로 인해 발생되는 초첨 틀어짐을 보완할 수 있는 장비이다. 이러한 초점 틀어짐 증상은 도립현미경 관찰시는 발생되지 않으며 정립 현미경 관찰시 발생될 수 있습니다. (아래 그림 참조)



설명한 초점 틀어짐 증상은 고배율 관찰 시 두드러지며, 간혹 분석 면의 Grinding작업의 실수로 인한 굴곡 때문에 초점이 맞지 않는 증상을 아래면과의 수평문제로 발생되는 초점 틀어짐 증상과 혼동 하는 경우가 있으니 주의하셔야 합니다.

지그의 규격은 Ø32, Ø25 사이즈의 몰더를 사용할 수 있는 VTM-32, 25 두 종류가 있습니다.



실제 현미경 사용이미지
