DP74 Digital Camera

DP74 컬러 카메라는 시료의 고품질 이미지를 캡처하는 고급 기능을 지원합니다. 이 카메라는 21mm의 대각선 길이와 60fps의 FHD 이미지 해상도의 넓은 시야를 결합합니다. DP74 CMOS의 글로벌 셔터는 전체 픽셀을 한 번에 노출시킵니다. 따라서, 스테이지가 움직일 때조차도, 선별로 노출 및 판독을 하는 롤링 셔터 CMOS처럼 왜곡이 발생하지 않습니다. 결과적으로 사용자는 쉽고 빠르게 샘플의 이미지를 얻을 수 있습니다. DP74 카메라는 형광 이미징에 최적화된 강력한 노이즈 감소 기능과 높은 수준의 게인(gain) 감도를 지닙니다. 위치 탐색기를 사용하면 전동 스테이지 없이도 시료에서 위치를 항상 알 수 있습니다.

놀라운 고해상도의 선명한 라이브 이미지

넓은 시야, Full HD, 60FPS의 고해상도 이미지, 고속 이미지 수집 시에도 엄청난 이점을 제공합니다.

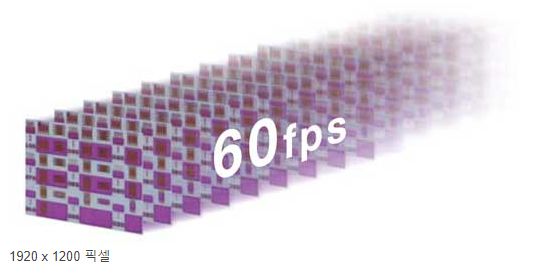

고해상도 1920 x 1200픽셀 라이브 이미지를 60 fps로 표시할 수 있기 때문에, 이미지 품질 저하 없이 선명한 관찰 및 실시간 초점 조절이 가능합니다. 검사용으로 사용하는 경우, DP74 카메라는 웨이퍼의 미세 패턴이나 새로운 물질의 표면과 같은 미세 구조의 이미지를 선명하게 제공합니다. 멀티 이미지 얼라인먼트(MIA)와 같은 기능을 사용해서 파노라마 이미지를 수집하거나 확장 초점 이미징(EFI)을 통해 다수의 Z 위치에서 올인포커스 이미지를 캡처하는 경우, 카메라의 높은 프레임률 덕분에 사용자는 이미징 작업을 빠르게 효율적으로 완료할 수 있습니다.

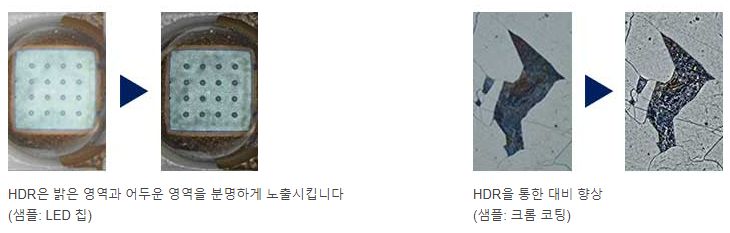

라이브 HDR로 미세한 결함까지 발견하세요

샘플의 외관은 물질 품질, 표면 상태, 또는 조명 기법에 따라 크게 다를 수 있습니다. DP74의 최첨단 디지털 기술을 통해 제공되는 여러 가지 관찰 기법 중 하나인 라이브 HDR(High Dynamic Range) 기능은 다양한 노출로 촬영된 이미지 여러 장을 결합해서 실시간(on-the-fly) 작동 방식으로 샘플 표면의 밝기 차이를 정확하게 보정함으로써 일관되게 정확한 샘플 컨디션을 제공합니다. 라이브 HDR은 질감뿐만 아니라 기존에는 감지할 수 없었던 결함 및 하자까지 보여주는 충실도가 높은 이미지를 제공합니다. 보다 편안한 관찰을 위해 글레어를 낮추는 것도 가능합니다.

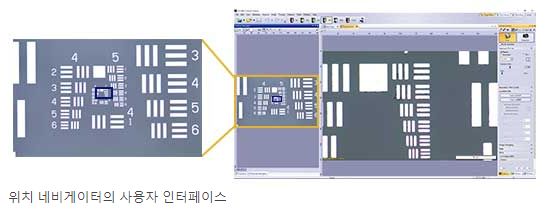

위치 네비게이터를 사용해서 샘플의 어느 부분을 관찰 중인지 확인

사용자는 위치 네비게이터를 사용해서 언제든 샘플의 어느 부분을 관찰 중인지 확인할 수 있습니다. 위치 네비게이터는 자동으로 별도의 창에 맵을 생성하기 때문에, 전동 또는 코디드된 스테이지가 없더라도 사용자가 관찰 위치를 지속적으로 추적할 수 있습니다. 사용자가 샘플의 관찰 위치를 바꿀 때마다 맵이 계속 업데이트되며, 배율을 변경한 후에도 마찬가지입니다. 맵 이미지를 관찰 이미지와 함께 저장할 수 있으므로, 샘플에서 기존에 이미지를 수집했던 부분을 찾느라 시간과 노력을 허비할 필요가 없습니다.

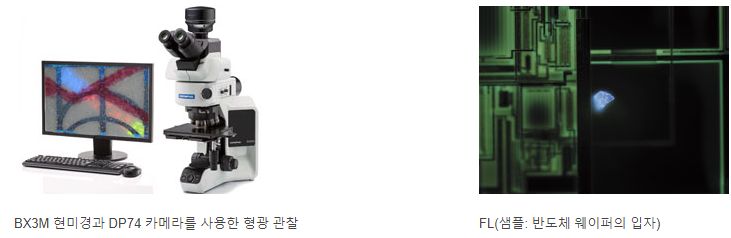

약한 형광 관찰에 최적화된 고감도 신호 이득

새로운 CMOS 드라이브 시스템, 노이즈가 낮은 전자 장치, 그리고 최적화된 이미지 처리는 사용자가 ISO200-6400 표준에 따라 다양한 범위의 신호 이득으로 이미지를 수집할 수 있게 해줍니다. DP74 카메라의 최첨단 기술 덕분에 CMOS 센서가 반사광, 암시야, 또는 형광과 같은 여러 가지 관찰 기법을 사용해서 샘플의 디테일을 캡처할 수 있습니다.

고급 픽셀 시프트 기술

3-CMOS 모드는 유명한 3-CCD 모드를 DP74 카메라의 CMOS 센서와 함께 사용할 수 있게 조정한 것입니다. 230만 화소 CMOS를 픽셀 시프트 기술과 결합하여 2,070만 화소의 해상도를 제공합니다. 기존의 3 x 3 픽셀 시프트(픽셀당 하나의 색)와 더불어, DP74 카메라의 3-CMOS 픽셀 시프트 모드는 단일 픽셀 내에서 삼원색 이미지 해상도(RGB)를 제공하여 해상도를 더 높입니다.

Specifications
