광학현미경
회로폭 측정 현미경(FPAM3M-5050)
작성자 관리자
날짜 2022-05-12 17:13:27
회로폭 측정 현미경
- 회로폭 측정 현미경은 형성된 회로의 개방, 단락, 형상 등을 검사 가능한 현미경이다.
- PCB보드의 크기에 따라 다양한 Size의 XY 테이블을 적용할 수 있다.
- 기존의 저해상도 이미지에 비해 보다 선명하고 정확한 고해상도의 이미지를 얻을 수 있다.
- Zoom Type으로 저 배율에서 고 배율까지의 배율변경이 쉽다.
- 3백만 화소의 고해상도로 이미지가 선명하여 측정 오차가 적으며, 표면을 보다 명확히 관찰 할 수 있다.
- 1/2inch progressive scan CMOS Sensor 적용으로 한장의 사진에 보다 넓은 범위의 이미지를 얻을 수 있다.
- Working Distance가 35mm로 높아 작업간 표면 scratch 발생 빈도가 낮아진다.
| 모델명 | YJ-FPAM3M-5050 |
| 촬영 배율 | Zoom Type 90X~600X (추가 대물렌즈 장착 시 2400X) |
| X-Y Stage | 750 x 750 x 500mm(Stroke 500x500mm) Foot Switch 적용 시료에 따라 사이즈 변경 가능 |
| Camera & Image Sensor 사양 | 1/2inch progressive scan CMOS sensor 3M, 5M 16M(Camera 교체로 최대 화소 변경가능) |
| Lens Working Distances | 35mm(90x~600x) |
| 조명 방식 | 12V 100W Halogen Ring Light Type |

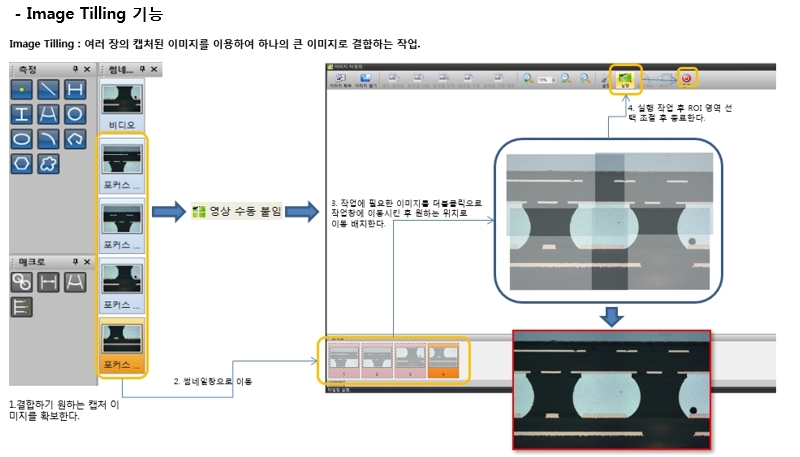

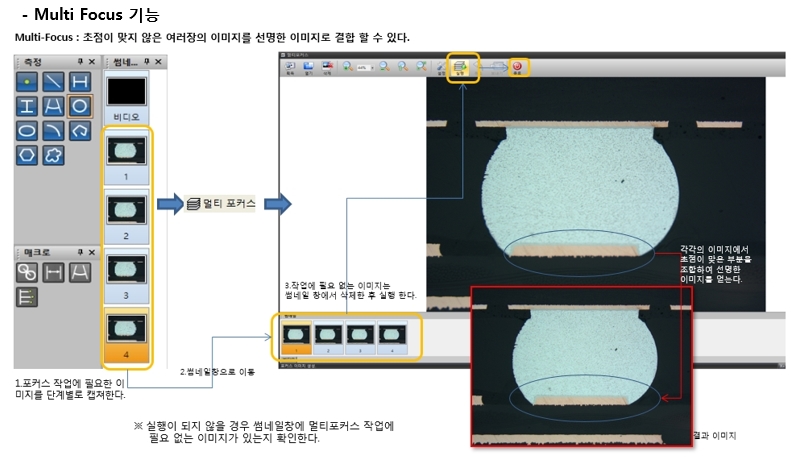

Image 분석 프로그램을 활용하여 Image Tilling, Multi Focus 등의 이미징 작업이 가능하며 파일의 불러오기 기능뿐 아니라 탐색창에서 프로그램으로 이미지를 바로 불러올 수 있는 Drag & Drop 기능도 지원한다.
작업 파일들을 한꺼번에 저장하는 일괄저장, 원하는 파일이름을 순차적으로 저장하는(작업 Lot나 작업 시간들의 기록도 가능) 배치저장등 작업에 효율적인 여러가지 기능이 포함되어 있다.

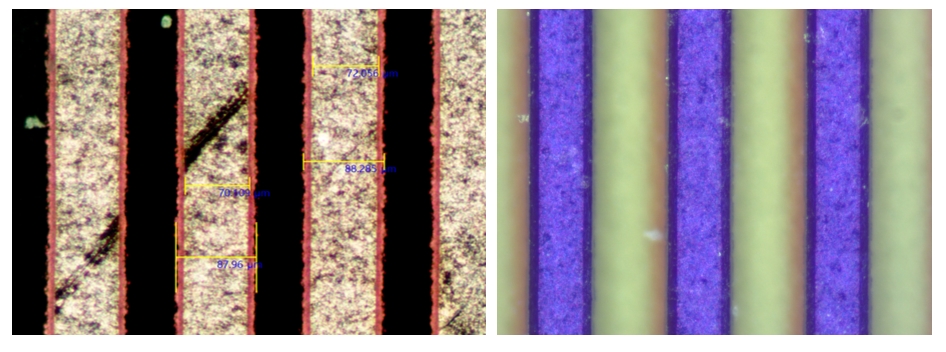

또한, 기존 회로폭 측정기 대리 고화질의 카메라 적용으로 보다 선명하고 디테일한 결과물을 얻을 수 있다.

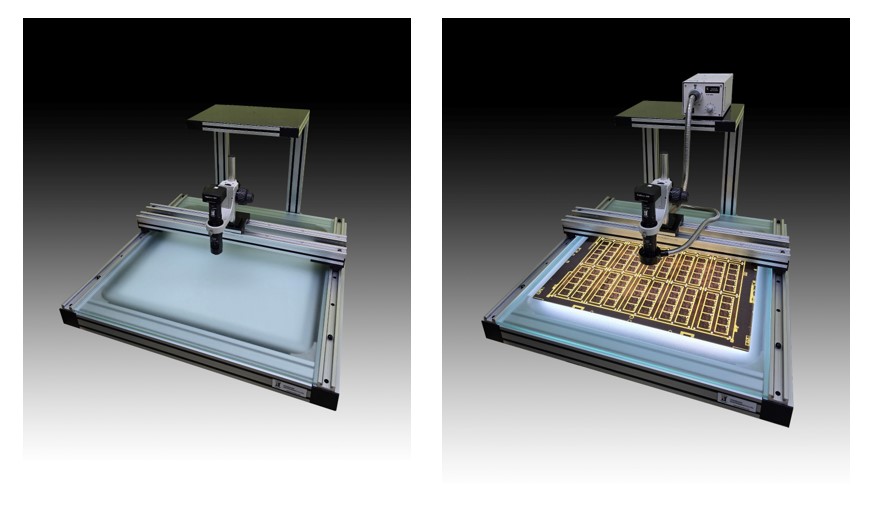

하부조명 추가 버전
