광학현미경
YB-300M
작성자 관리자
날짜 2022-05-11 14:47:48
YB300M

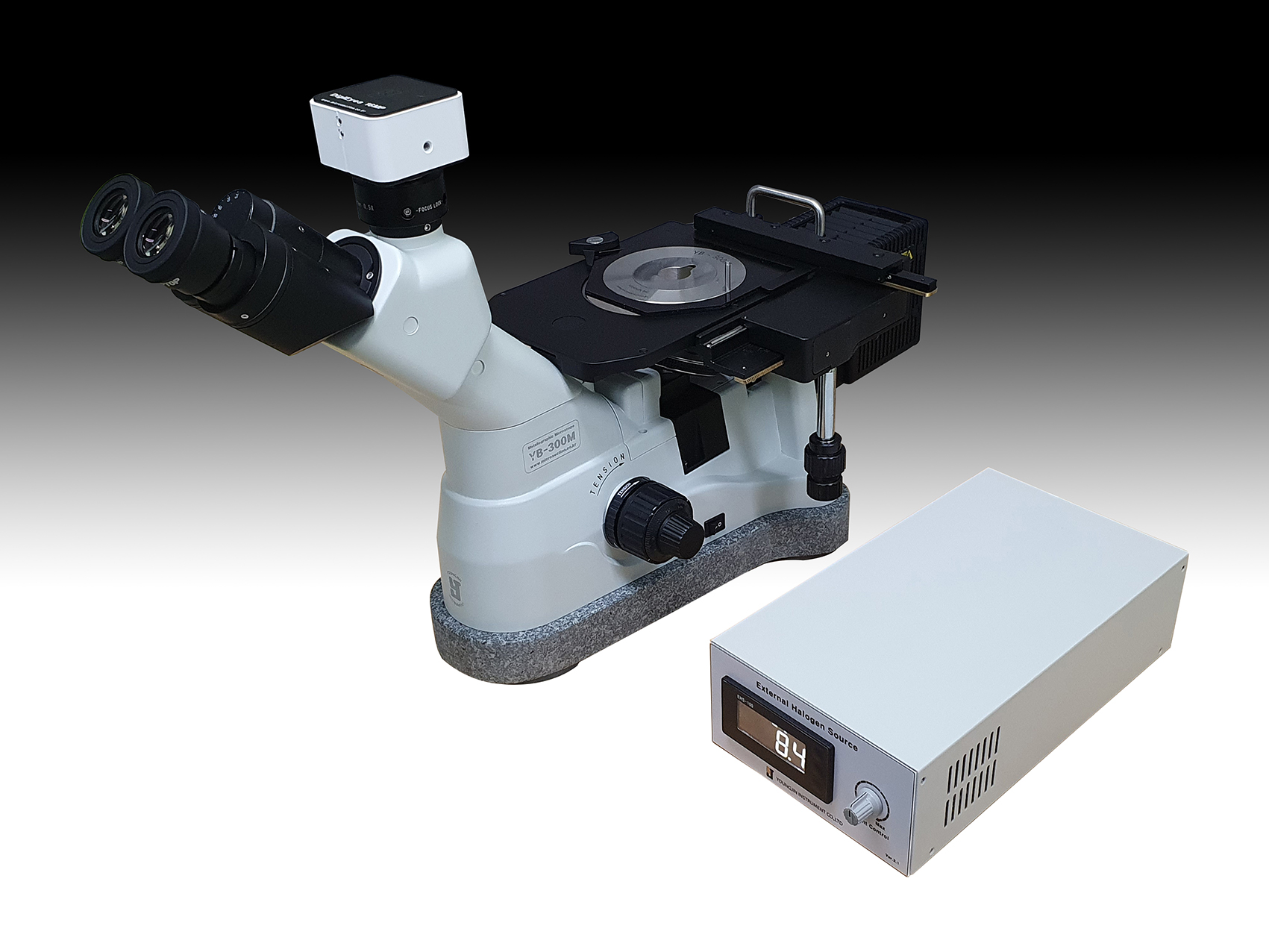

YB-300M 도립형 금속 현미경은 고성능 광학 시스템을 적용하여 크기가 작고 가벼워 이동 및 설치가 편리하며 반사, 투과 관찰에서 편광 관찰까지 폭넓게 사용이 가능합니다. 장초점 작업가능 색상보정 대물렌즈를 사용하였으며 조명은 50W 할로겐 램프가 사용되었으며 외부조명 컨트롤러의 적용으로 직관적인 조작이 가능합니다.
기본으로 장착되어 있는 편광필터를 활용하여 PCB 분야에서는 PSR 관찰에 활용이 됩니다.

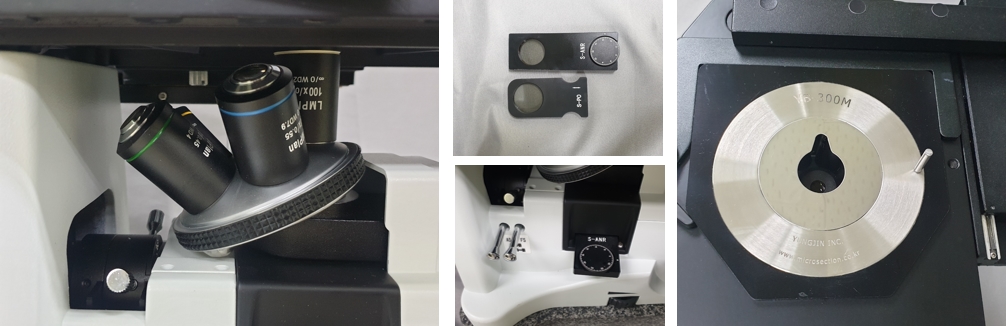

특징
- 고성능 광학 시스템
- 삼안헤드(기본), 45도 경사각
- 최적의 정전기 방진 처리 시스템으로 시편 손상이 적음
- 재물대를 자유롭게 이동할 수 있으며, 5구 회전판 적용
- 반사 투과 관찰에서 편광 관찰까지 폭넓게 사용 가능
- 접안렌즈 : 10X
- 고배율 대물렌즈 : 5X, 10X, 20X, 50X, 100X(옵션)
- 12V 50W 할로겐 조명 사용
- 직관적인 외부 조명 컨트롤러 적용
- 석정반을 베이스로 적용해서 내구성 및 내진동성을 향상.
- 강한 내구성, 수려한 디자인
- 기본 장착되어 있는 편광장치
- 시료 회전이 가능한 보조 제물대
대물렌즈 파라미터 테이블
| 배율 | 개구수(N.A) | 작업거리(mm) |
|---|---|---|
| 5X | 0.15 | 10.8 |
| 10X | 0.30 | 10.0 |
| 20X | 0.45 | 4.0 |
| 50X | 0.55 | 7.9 |
| 100X | 0.80 | 2.1 |
YB-300M 사양
| 구분 | 규격 | ||
|---|---|---|---|
| 접안렌즈 | 평시야 플랜 PL10X/22mm | ||
| 대물렌즈 | 배율 | N.A. | 작업거리(mm) |
| 5X | 0.15 | 10.8 | |
| 10X | 0.30 | 10.0 | |
| 20X | 0.45 | 4.0 | |
| 50X | 0.55 | 7.9 | |
| 100X | 0.80 | 2.1 | |
| 헤드 | 삼안헤드(고성능), 45도 경사, 안폭조절범위 54-75mm, XY 미세조절 | ||
| 회전판 | 5구 대물렌즈 회전판 | ||
| 초점 | 조동, 미동 포커싱 시스템 | ||
| 재물대 | 360' 회전 테이블 | ||
|
재물대 및 악세서리 |
360'회전 금속 테이블 (Ø110mm) | ||
| XY 이송 재물대, | |||
| 조명 |
반사 조명 및 조리개, 시야 조리개 전원 90-240V, 12V 50W 할로겐 조명 밝기 조절 가능 |
||
|
편광장치
|
Analyser | ||
| Polarizer | |||
| 필터 | 녹색 필터 Ø32 | ||
| 파란색 필터 Ø32 | |||
| 중성색 필터 Ø32 | |||
| C-Mount | 0.5x C-Mount (초점조절가능) | ||
