STM7 Measuring Microscope

올림푸스 STM7 Series 현미경은 높은 정밀도와 다양한 옵션을 통해 전자 부품이나 파트의 X,Y,Z가 측정을 할 수 있습니다. 저배율 렌즈와 함께 정밀부품 및 금속가공 분야등 다양하게 활용 할 수 있습니다.

• 공간 절약형 디자인과 소비자의 요구에 대응하는 다양한 고정밀도 스테이지
• 높은 측정 절밀도와 내구성
• STM7은 쉬운 사용법에 중점을 둔 디자인
• 최고의 반복 정밀도를 자랑하는 자동 초점 장치
• 관찰과 측정시 다양한 종류의 Accessories
• 보다 향상된 측정을 위한 다양한 시스템
• 다양한 옵션형 스테이지

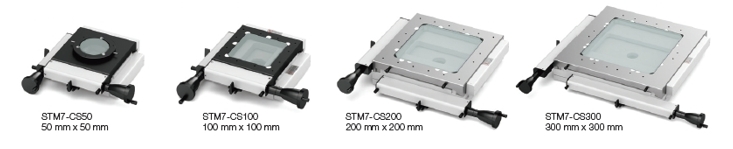

4종류의 스테이지(50x50, 100x100, 200x200, 300x300)는 조동/미동 동축 손잡이를 사용하며 타 브렌드와 차별화된 정사각형 모양의 디자인으로, Y축 stoke 부족으로 인하여 샘플을 회전하여 측정 해야만 하는 단점을 보완하였습니다. 그리고 정사각형의 스테이지 디자인은 회전하여 사용하는 방식이 가능하도록 지원합니다.

STM7은 금속 관찰과 측정 관찰 모두 측정 대물렌즈 어댑터와 리볼빙 노스피스의 교환에 의해 가능합니다. 이러한 방법으로 STM7은 넓은 영역이나 아주 작음 범위의 단층의 차이를 측정할 때 필요의 범위를 충족합니다.

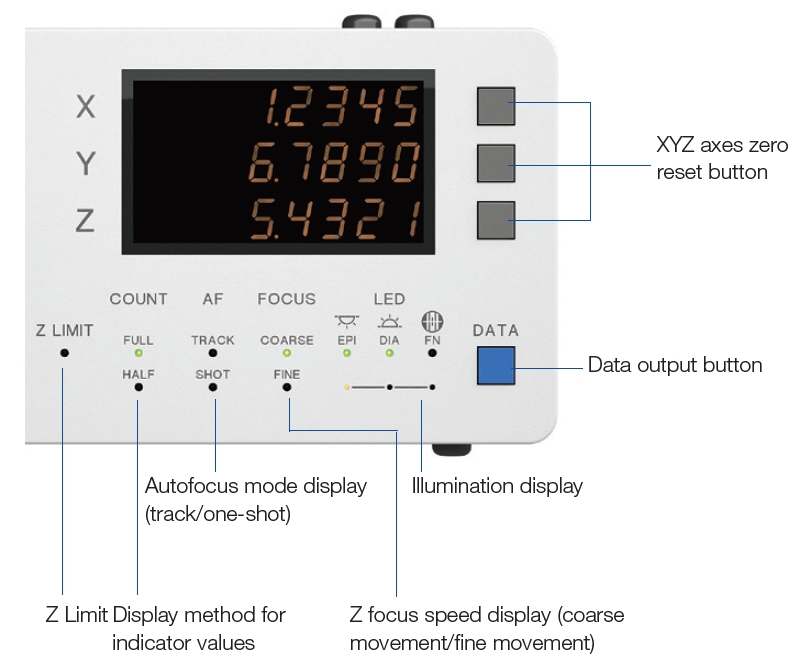

이상적인 관찰 위치에 Counter 배치
Counter는 작업자의 작업 편의성을 위해 기본적으로는 눈높이에 맞춰 현미경 몸체에 부착어 최소화된 움직임 만으로 측정값을 확인할 수 있으며 필요에 따라 작업자가 원하는 곳에 설치하는 것도 가능합니다.

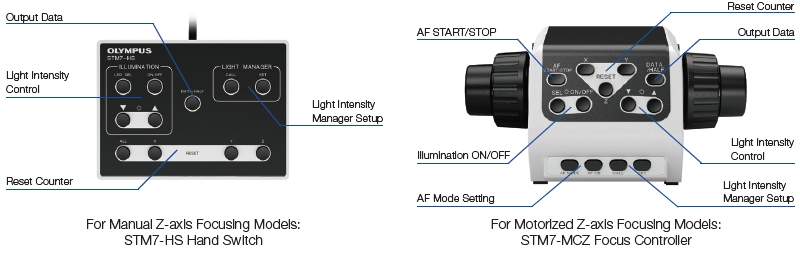

Motorized system을 이용한 빠른 'Z'축 측정
초점 조절 및 높이 또는 깊이 측정시 눈에 띄게 향상된 안정성을 가진 전동 초점 장치를 채택하여 측정시에 발생할 수 있는 피로도를 줄일 수 있습니다. 단일 컴트롤러에서 거의 모든 현미경 측정 작업이 가능하며 조명제어, 초점 조절 및 자동 포커스가 가능한 컨트롤러를 효율성과 편의성을 위해 원하는 위치에 배치할 수 있습니다.

반복정밀도를 자랑하는 자동 초점 장치

고정밀도의 Auto Focus System(옵션 사용시 가능)

레이저를 기반으로 하는 초점장치는 두가지 (one-shot/trace)모드를 지원합니다. 눈으로 직접 높이 및 깊이 측정시에 두가지 모드 중 한가지를 선택하여 정밀한 관찰을 할 수 있습니다. 뛰어나게 향상된 효율성과 반복정밀도는 Z축 측정시에 두 손을 stage control손잡이에서 놓지 않고도 지속적인 측정이 가능합니다.

[One-Shot Mode]

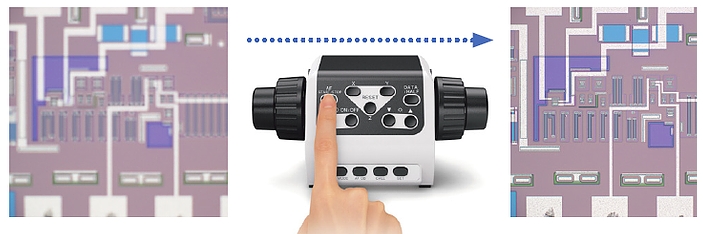

One- Shot Mode는 field of view의 중앙에서 자동 초점 기능을 실행하여 즉각적으로 초점을 잡을 수 있습니다.

[Trace Mode]
Trace Mode는 스테이지가 샘플을 검색하는 동안 항상된 자동 초점 기능을 유지합니다.

각 대물렌즈별 Auto Focus 사양
Objective Lens	Repeatability(2σn-1)*1	pot diameter *2
LMPLFLN20x	2µm	ø5µm
LMPLFLN50x	1µm	ø2µm
LMPLFLN100x	1µm	ø1µm

*1 :Olympus 표준샘플을 기초로 한다.
*2 : 계산에 의한 이론적값은 나타낸다

빠르고 정확한 초점과 측정
자동 초점 유닛은 훌륭한 재생산성과 빠른 초점을 가능하게 하며, 결과적으로 빠른 시간 내에 매우 정확하게 높이를 측정할 수 있습니다.

Specifications of STM7 (Manual Model)

			Manual Model
			Small stage	Midsize stage	Large stage
Microscope body			STM7-SF	STM7-MF	STM7-LF
	Focus	Vertical movement height	175 mm		145 mm
		Maximum measurable height	120 mm (with measurement objective) 175 mm (with metallurgical objective)		90 mm (with measurement objective) 145 mm (with metallurgical objective) *1
		Z-axis measurement resolution	0.1 um
		Z-axis drive method	Manual coaxial fine/coarse focusing knobs
	Illumination	LED illumination	White: for reflected light illumination, green: for transmitted light illumination
Observation tube			MM6-ETR Erect image trinocular tube (100:0/0:100)
Eyepiece (F.N.22)			MM6-OCC10X (with cross hairs) , MM6-OC10X
Objectives	BF (Bright field)		MM6C-KMAS Illumination
			U-5RES-ESD Nosepiece
			MPLFL5X,10X,LMPLFLN20X,50X,100X Metallurgical objectives
	BF (Brightfiels) /DF (Darkfield)		MM6C-RLAS Illumination
			U-D5BDRES-ESD Nosepiece
			LMPLFLN5XBD,10XBD,20XBD,50XBD,100XBD Metallurgical objectives
LED unit	White color (Reflected)		MM6-ILW
	Green color (Transmitted)		MM6-ILG
Stage			STM7-CS100	STM7-CS200	STM7-CS300
	Measuring range		X-axis 100 mm, Y-axis 100 mm	X-axis 200 mm, Y-axis 200 mm	X-axis 300 mm, Y-axis 300 mm
	Measurement accuracy (L: measuring length)		(3+2L/100) μm	(3+4L/200) μm	(3+6L/300) μm
	Accuracy assurance weight		6 kg	10 kg	15 kg
Counter			STM7-DI
	Number of axes		Three
	Unit		μm / mm / inch / mil
	Minimum resolution		0.1 um
	Control box		STM7-CB
	Hand switch		STM7-HS
	Focus controller		-
	Interface cable		-
Anti-vibration plates			-	STM7-VI
Power cable			UYCP
Dimensions (W x D x H) mm			466 x 583 x 651	606 x 762 x 651	804 x 1024 x 686
Weight (kg)			84 kg	152 kg	277 kg
Power consumption			100-120/220-240V - 50/60Hz 0.3A/0.2A	100-120/220-240V - 50/60Hz 0.3A/0.2A	100-120/220-240V - 50/60Hz 0.3A/0.2A

*1 When using the large frame STM7-LF/STM7-LFA, a specimen whose height is 100 mm or less can be placed at the position backward from the light axis by 180 mm or more.

OBJECTIVES WORKING DISTANCE

Objective			1X	3X	5X	10X	20X	50X	100X
Measuring objectives	MM6-OB series		59.6	76.8	65.4	50.5	-	-	-
Metallurgical objectives	MPLFLN series	Brightfield	-	-	20.0	11.0	3.1	1.0	1.0
	LMPLFLN series	Long working distance	-	-	22.5	21.0	12.0	10.6	3.4
	MPLFLN-BD series	Brightfield/darkfield	-	-	12.0	6.5	3.0	1.0	1.0
	LMPLFLN-BD series	Brightfield/darkfield, long working distance	-	-	15.0	10.0	12.0	10.6	3.3

Specifications of STM7(Motorized Model)

			Motorized Model
			Midsize stage	Large stage
Microscope body			STM7-MFA	STM7-LFA
	Focus	Vertical movement range	175 mm	145 mm
		Maximum measurable height	120 mm (with measurement objective) 175 mm (with metallurgical objective)	90 mm (with measurement objective) 145 mm (with metallurgical objective) *1
		Z-axis measurement resolution	0.1 um
		Z-axis drive method	Motorized FOCUS button: Coarse movement speed 8 mm/s (max.) Fine/coarse focusing knob: Fine focusing speed can be selected from 4 values (800 μm, 400 μm, 100 μm, 50 μm)
	Illumination	LED illumination	White: for reflected light illumination, green: for transmitted light illumination
Observation tube			MM6-ETR Erect image trinocular tube (100:0/0:100)
Eyepiece (F.N.22)			MM6-OCC10X (with cross hairs) , MM6-OC10X
Objectives	BF (Bright field)		MM6C-KMAS Illumination
			U-5RES-ESD Nosepiece
			MPLFL5X,10X,LMPLFLN20X,50X,100X Metallurgical objectives
	BF (Brightfield) /DF (Darkfield)		MM6C-RLAS Illumination
			U-D5BDRES-ESD Nosepiece
			LMPLFLN5XBD,10XBD,20XBD,50XBD,100XBD Metallurgical objectives
LED unit	White color (reflected)		MM6-ILW
	Green color (Transmitted)		MM6-ILG
Stage			STM7-CS200	STM7-CS300
	Measuring range		X-axis 200 mm, Y-axis 200 mm	X-axis 300 mm, Y-axis 300 mm
	Measurement accuracy (L: measuring length)		(3+4L/200) μm	(3+6L/300) μm
	Accuracy assurance weight		10 kg	15 kg
Counter			STM7-DI
	Number of axes		Three
	Unit		μm / mm / inch / mil
	Minimum resolution		0.1 um
	Control box		STM7-CBA
	Hand switch		-
	Focus controller		STM7-MCZ
	Interface cable		U-IFCBL200	U-IFCBL200
Anti-vibration plates			STM7-VI
Power cable			UYCP
Dimensions (W x D x H) mm			606 x 762 x 811	804 x 1024 x 844
Weight (kg)			159 kg	284 kg
Power consumption			00-120/220-240V  50/60Hz 0.6A/0.35A	100-120/220-240V  50/60Hz 0.6A/0.35A

*1 When using the large frame STM7-LF/STM7-LFA, a specimen whose height is 100 mm or less can be placed at the position backward from the light axis by 180 mm or more.
