Cross Section

1. 분석 목적
레이저 스팟 용접(Laser Spot Welding) 시료의 단면(Cross Section) 전처리를 통해 용접부 침투 깊이, 용접 폭 및 기공/균열 발생 여부 등 접합성 평가

2. 샘플 정보 및 시편 제작 조건
분석 시편: 레이저 스팟 용접(Laser Spot Welding) 부위

Cross Section

절단 및 마운팅: 용접부 계면 변형 방지를 위한 정밀 절단 & 마운팅

연마 및 에칭: 단면 연마와 연마제(DT/DO/SO)를 활용하여 스크래치 없는 조직 관찰면 확보 및 에칭(Etching)을 통한 결정립/용접 융합부 관찰

3. 관찰 및 측정 결과

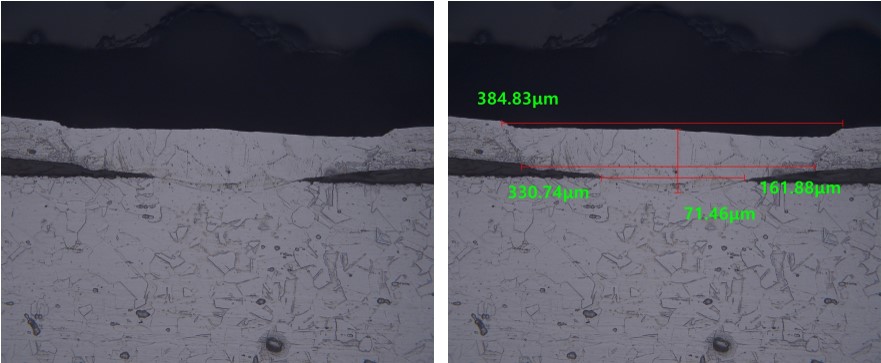

용접 단면 융합부 및 수치 측정
특징:
상부 박판과 하부 모재 간 용융 결합이 양호하게 이루어짐
용접 중앙부 미용접부나 크랙(Crack), 거대 기공(Void) 없이 안정적인 계면 접합 상태 확인

4. 결론
단면 연마(Cross Section) 및 에칭을 통해 스팟 용접 부위의 융합 깊이와 용접 폭 등 정밀 수치를 분석하였습니다.
정밀 전처리를 통해 용접 계면 상태 검증을 위한 신뢰성 높은 광학 현미경 데이터를 제공합니다.
