Cross Section

투명 플라스틱 소재(PMMA, PC)로 제작된 부품을 영진기기의 Auto Head Polisher 및 연마제(DT, DO)를 활용해 Cross Section하고, 현미경으로 미세 패턴 치수를 정밀 분석한 사례입니다.
1. 분석 개요
-분석 목적: PMMA/PC 부품의 내부 단면 절단(Section) 및 렌즈 패턴 치수/균일성 검증-시료 소재: PMMA, PC (고투명 플라스틱)
소요 장비 및 소모품:
-영진기기 Auto Head Polisher (Polishing System)
- DT, DO, SO 등
-영진기기 측정 현미경 (Microscope)-분석 항목:단면 마운팅 및 정밀 연마 (Polishing) 패턴 치수 측정 전체영역 치수 측정

Cross Section 및 분석 절차

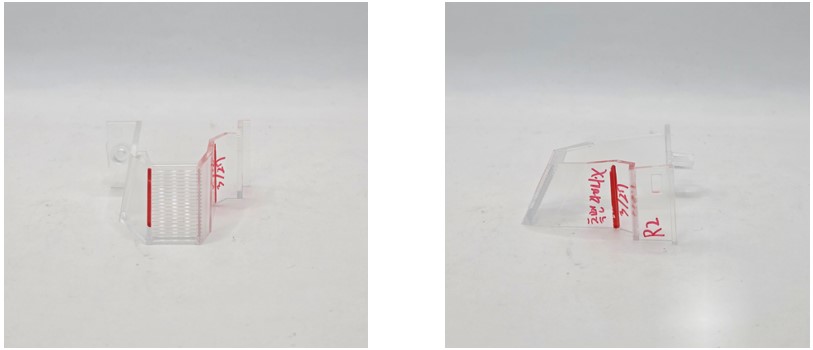

STEP 1. 시료 외관 확인 및 전처리 (Section 전)
절단 전 제품 사진을 통해 측정 목적 영역을 지정하고, 정밀 절단 위치 확인
STEP 2. 정밀 연마 (Polishing)투명 고분자 특성을 고려하여 스크래치를 방지하는 다단계 연마 진행
DT 용액을 이용한 스크래치 제거 및 밀림 제거 DO 및 SO 연마제를 적용한 정밀 연마(Fine Polishing)로 잔여 경계면 보정 및 투명 단면 확보

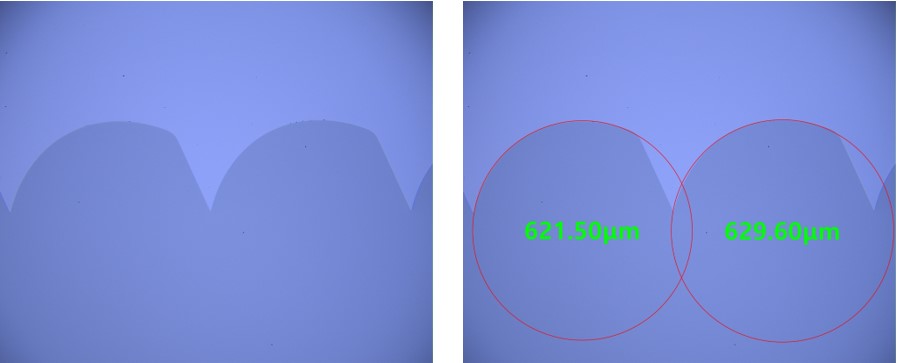

STEP 3. 현미경 치수 측정
현미경을 활용해 단면 미세 패턴 및 전체 정밀 치수 측정측정 결과: 미세 패턴 각각 621.50um, 629.60 um 측정 완료 및 전체 패턴 높이/폭 분석
영진기기 Cross Section 기술의 장점
2중 사출 투명 플라스틱 제품 맞춤형 연마 솔루션: PMMA/PC처럼 열이나 충격에 약한 소재도 찌그러짐이나 마찰열 변형 없이 선명한 단면 획득
연마제 적용: DT, DO 등 최적의 연마제 조합으로 모서리 유지
분석 솔루션: 영진기기의 연마기, 연마제, 현미경 시스템을 통해 시료 전처리부터 정밀 측정까지 일관된 품질 관리 제공
