시편가공장비

  Semi Auto Router 패널형 PCB 보드에서 샘플을 절단하기 위한 장비이다. X,Y 테이블과 시료 고정 지그를 이용하여 Sample Router보다 정교하게 시료의 채취가 가능하며 부품이 인장되어 있는 PCB 제품도 고정 지그를 이용하여 원활한 컷팅이 가능하다. 스핀들 옆의 집진 장치로 컷팅시 발생 하는 분진을 제거하며 직관적인 컨트롤러를 적용 조작이 간편하며 X,Y 이동 핸들을 사용하여 균일한 속도의 작업이 가능하다.         Section Specification   Sample Router Sem...

  Sample Router 샘플 라우터는 패널형 PCB 보드에서 샘플을 절단하기 위한 라우터 장비이다. 보드 사이즈에 영향을 적게 받는 구조로 제작이 되어있어 작은 사이즈의 보드에서 500x500 크기의 보드까지 다양한 크기의 보드에서 샘플을 채취하기에 적합한 장비이다. 스핀들 아래와 스핀들 옆쪽의 집진장치로 컷팅시 발생하는 분진을 효과적으로 제거할 수 있다. 상단의 레버를 통해 스핀들의 작업 높이를 조절할 수 있으며 직관적인 작동 패널은 스핀들의 속도 조절과 on/off를 컨트롤 할 수 있으며 작동 확인은 상단의 램프롤 통해 확인할 수 있다.   Specification   ...

  Auto Sample Router

  Diamond Band Saw 주로 0.5T 이상의 두꺼운 Board나 작은 크기의 결도가 강한 소재의 절단용으로 사용에 적합하다. PCB기판, 세라믹, 유리 등 다양한 소재 절단용. 직선 / 곡선 구분 없이 자유로운 절단. 장비 하단에 냉각제를 넣어 청결 상태 유지. 다이아몬드 밴드를 사용하여 빠르고 안전함. 소형장비로 장소에 제한 없이 사용 가능. 모터가 상부에 있어 냉각제와는 거리가 있음.  1/4 HP (110W) , RPM : 2850 냉각 Tank 용량 : 3.8Lt 최대 Cutting Size : 305 * 280mm 장비 Size & 무게 : 279 * 381 * 457mm / 9kg 수...

  Diamond Trim Saw 주로 0.5t 이상의 두꺼운 Board나 작은 크기의 경도가 강한 소재의 절단에 주로 사용된다. 작업자가 시료를 움직여 원하는 방향의 절단이 가능하며 보조 가이드를 이용한 수직 수평작업이 가능하다. 특징 Diamond Blade를 사용하여 안정성 확보 PCB기판, 세라믹, 반도체 칩 등을 신속하게 절단가능. Blade 하단에 냉각, 윤활제를 넣어 냉각효과, 절단성 및 청결성 향상. 경제적인 가격으로 시편의 파손을 최소화 한 장비. Diamond Rim Blade-K. Inch x T x Arbor   4"...

Precision Low Speed Saw  고속절단으로 인해 발생되는 과도한 열과 마찰에 취약한 시료나, 작고 정밀한 작업을 요하는 시료에 적합한 형태의 절단기입니다. 다양한 형태의 시료를 고정할 수 있는 시료고정 지그와 중력을 이용하여 무게를 조절하는 Cutting 방식입니다. 회전하는 Blade를 이용하여 냉각 및 윤활을 위한 Cutting Fluid를 공급하는 방식으로 사용중 별도의 냉각,윤활류의 공급이 필요하지 않습니다. 그리고 정밀한 절단 작업을 위해 마이크로미터 단위로 조절이 가능한 조절 게이지가 구성되어 있습니다. Division Unt Specification DIA Blade Size ...

  Cutting Fluid Cutting Fluid는 Diamond Blade를 사용한 절단 공정을 위해 설계된 일종의 냉각수 및 윤활제입니다. 다양한 절삭유중 자사의 Cutting Fluid는 수용성 합성 냉각제로 절삭 후 세척 및 관리에 용이하며 Balde의 컨디션 및 수명 연장 향상에 효과적입니다.  Diamond Blade의 가공성을 우수하게 함. 냉각과 윤활 작용을 병행하여 장비및 부품의 수명을 연장. 석영, 실로콘, 세라믹 등 기타 첨단 소재와의 마찰을 줄임. 수용성 합성 냉각제는 절삭 후 세척에 용이함. 절삭 재료와 공구와의 열팽창을 막아 단면을 매끄럽게 함.

    Dressing Stick Diamond Blade의 절단 작업시 발생할 수 있는 Blade의 마모나 이물의 흡착시 Dressing Stick을 이용하여 Blade의 바깥쪽 층을 날카롭게 만들어 주거나 흡착된 이물의 제거하는데 사용된다.  Dressing Stick의 사용으로 Diamond Blade의 절삭능력 유지와 사용 수명에 도움을 준다.

  Diamond Blade  정밀 절단용 Diamond Blade. 장시간 사용이 가능해 비용 절감. Sample 을 깨끗하게 절단하여 신뢰성 높은 작업이 가능함. Diamond Blades Metal Bond   Diamond Metal Bond Blade는  Diamond 연마재를 혼합한 금속으로 고온과 압력에서 경화시켜 Blade의 내구성을 제공합니다. 일반적으로 1000RPM 이하의 저속작업에 적합하며 저농도 세라믹, 실리콘, 유리 및  경도가 높은 소재의 절단에 권장됩니다. Inch x T x Arbor Application / Materi...

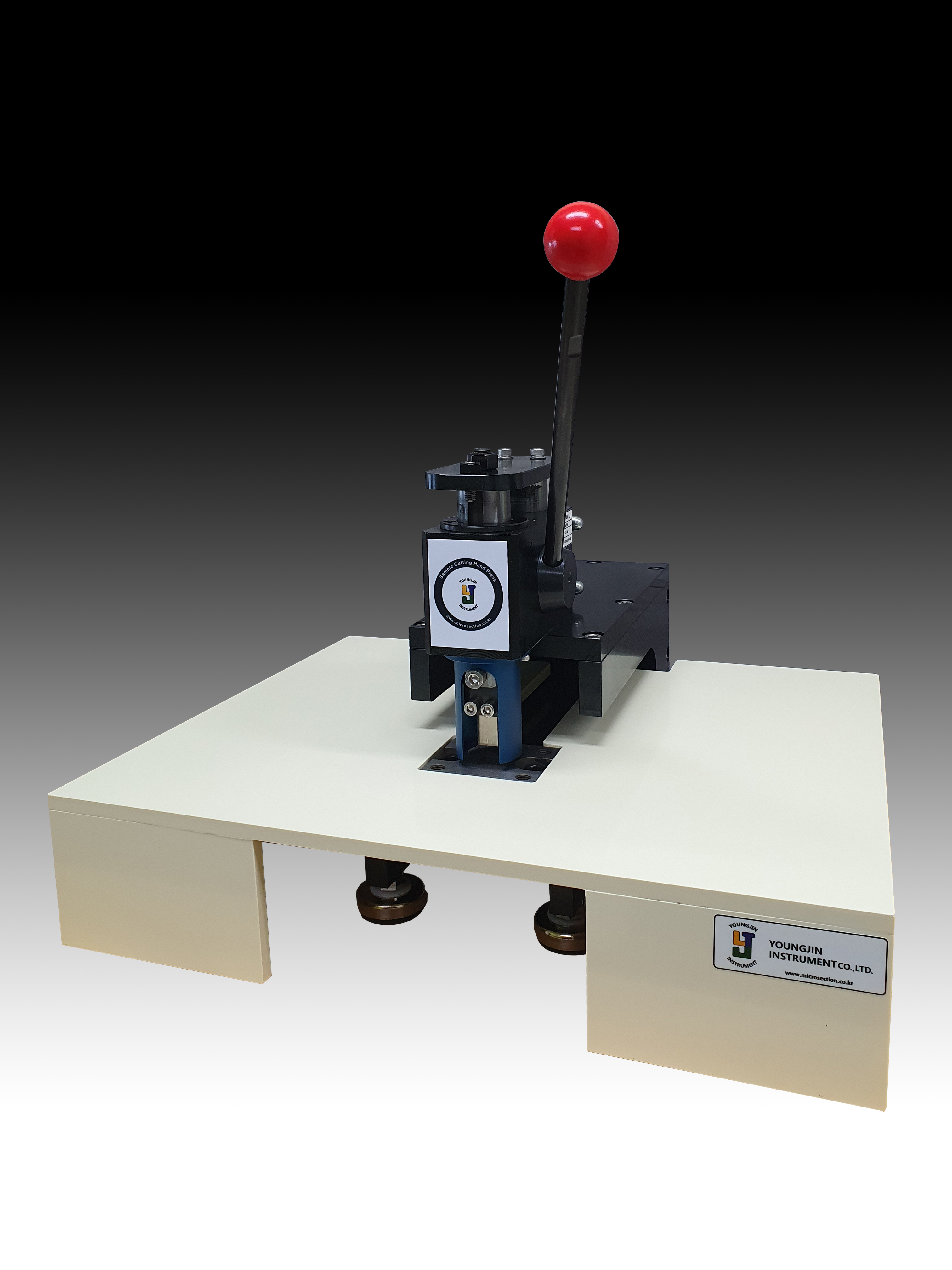

  Punching Machine RPCB 기판용 수동 프레스로 0.5t~1.6t 까지의 시료에 사용 가능하다. 보조 가이드의 적용으로 사이즈가 큰 시료의 채취에서 제품의 손상없이 작업이 가능하다. 시료의 채취 깊이는 제품의 끝에서부터 약 80mm정도이다. 제품규격 : 450 x 300 x 700 mm 작업거리 : Working Size 160mm 금 형 Size : 기본 20 x 10 mm (변경가능) 사용규격 : 0.5T ~ 1.6T 무 게 : 약 40kg 가이드 : 400 x 300 x 130 mm 비 고 : 주로 하드보드(RPCB) 시편 채취용으로 사용   Section...

  Hand Press(FPCB) FPCB 기판용 수동 프레스로 0.1t ~ 0.5t 미만의 시료에 사용 가능한 프레스 장비로 보조 가이드의 적용으로 사이즈가 큰 시료의 컷팅시에도 제품에 손상 없이 작업이 가능하다. 작업의 효율과 편의성을 위해 메인 바디가 'ㄷ'자 형태로 구성되어 컷팅작업의 작업 깊이가 250mm 까지 가능하다. FPCB 기판용 수동 프레스 장비 박판 제품의 시편을 신속, 정확하고 안전하게 채취 지그사이즈(기본 20x10)는 별도 주문 제작이 가능 큰 사이즈의 제품에서 시료 채취 가능. Specification   Hand ...
